本标准是对QB－007－95《暖风器》的全面修改。
本标准将《暖风器》两种性能、用途有差异的产品分别制订成《暖风器》独立的标准。
本标准增加了一些技术内容并重点列项：
a ) 规范性引用文件；
b ) 结构、型式；
c ) 制造；
d ) 检查及试验；
本标准编写执行了GB/T 1.1－2000及GB/T 1.2－2002。
本标准由无锡市科力电力设备有限公司技术部提出。
本标准主要起草人：。
本标准由无锡市科力电力设备有限公司批准，首次发布日期2007-02-28。
暖风器通用技术条件
代替QB007－95
1 范围
本标准规定了暖风器的技术条件、制造、检验与试验、包装、运输等。
本标准适用于以螺旋翅片管为元件的，以蒸汽加热空气为目的的暖风器或以空气冷却蒸汽及其他非剧毒、非易燃介质为目的的空冷器。其设计压力≤1.2MPa，温度≤350℃。
2 规范性引用文件
DL/T 456 锅炉暖风器
JB/T 6733 锅炉暖风器技术条件
GB 150 钢制压力容器
JB 1612 锅炉水压试验技术条件
3 型式、结构

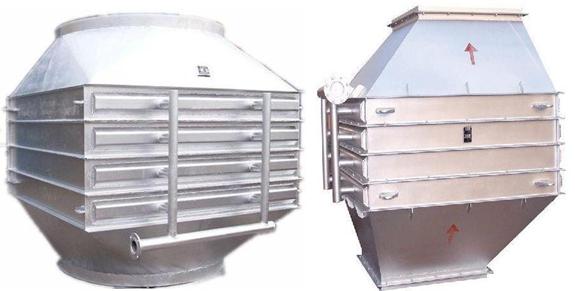

3.1 暖风器包括在风道法兰结构上装置的一个或一个以上的管束组件，其进汽与排液口连通在相应的蒸汽和疏水系统的管路上（见图1）：

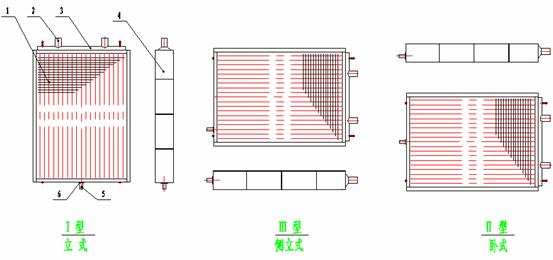

图 1
1——螺旋翅片管 2——进汽接管 3——联箱（管箱）
4——框架 5——疏水接管 6——密封装置（补偿装置）

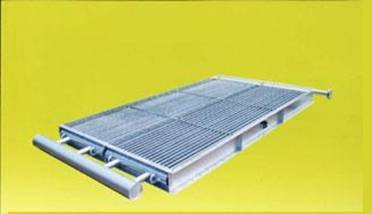

3.2 管束典型结构：Ⅰ型立式、Ⅱ型卧式、Ⅲ侧立式（见图1）。

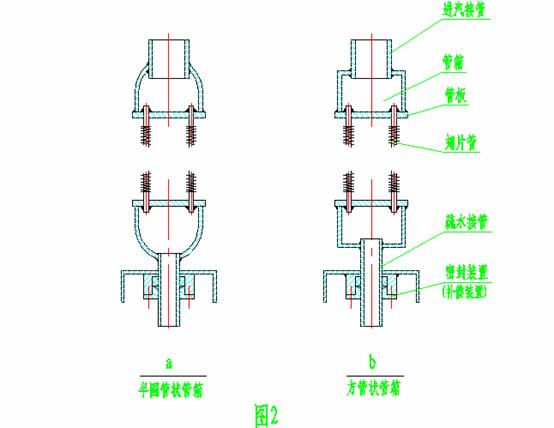

3.3 联箱（管箱）典型结构如下（见图2）：
4 材料
4.1 管箱和管板属于受压元件，所用材料应符合设计要求，并有质量合格证书，受压元件应有良好的焊接性能，含碳量≤0.35％。
4.2 翅片管是外购件，进厂检验时应检验管子材料的质量证明书，并在焊接前进行2倍设计压力的水压试验。
4.3 翅片管表面应镀锌。
5 制造
5.1 焊工应具备相应的资质。
5.2 焊材在场地上有相应的烘干、保温设施，焊材应有质量合格证明书。
5.3 管箱所有受压焊缝必须是全焊透及全熔合的，管箱焊缝应双面焊。
5.4 翅片管与管板可焊接也可以胀接。
5.5 未注公差均按IT16级，或执行GB/T 1084－92 m级。
5.6 组装后的管束（框架）平面对角线误差：长×宽在1000×3000范围内的误差允许≤8mm，长×宽为3000×6000范围内的误差允许≤10mm。
5.7 框架组装后其法兰连接矩形面的平面度误差：1000×3000的≤5.0；3000×6000的≤8.0。
6 检查及试验
6.1 暖风器的材料应与设计、试验一致，并应将质量合格证明书妥善保管。
6.2 翅片管属外购件应妥善保管水压试验报告。
6.3 受压部件焊缝应进行无损探伤。
6.4 管排角焊缝应作煤油渗漏试验。将焊缝能够检查的一面清理干净，涂以白粉浆，晾干后在焊缝另一面涂以煤油，使表面得到足够的浸润，经半小时后白粉上没有油渍为合格。
6.5 管束装配结束后应按规定做水压试验：试验水压为设计压力的1.5倍乘以试验温度下材料许用应力与设计温度下材料许用应力的比值，其比值大于1.8时取1.8（例：16MnR，设计温度≤320℃，设计压力≤1.2MPa。水压试验值取1.5×1.2MPa×(510/134)，即1.5×1.2×1.8MPa＝3.24MPa）。
6.6 试验结束后，管束内试验用水放净，并用压缩空气吹干。
6.7 试验合格标准为所有焊缝无渗漏，所有部位无可见的异常变形。
6.8 外形尺寸、对角线、法兰平面按5.5～5.7检查。
6.9 以上项目是全检项目，全部合格后开具产品合格证明书。
7 油漆
7.1 管束表面除镀锌部分外，均涂耐热漆2道，每道常温下干燥不少于24小时。
7.2 漆前，必须对被漆金属表面进行预处理，清洗油污、铁锈、焊接飞溅物和其他影响质量的杂物。
7.3 油漆合格的漆模干透后应牢固地粘附在被涂金属表面上，其外观应均匀光亮、平整、颜色一致，不应有发粘、气泡、龟裂、剥落、皱皮、粘附颗粒杂物、明显的刷痕等缺陷。
8 标志、包装、运输
8.1 标志
8.1.1 在管束的进口管箱上的显著位置固定一块铭牌。
8.1.2 铭牌内容应有：厂名、产品名称及型号、商标、设计温度、设计压力、换热面积、外形尺寸、管程数、产品质量、产品编号、制造日期等。
8.2 包装、运输
8.2.1 对于对接管管口或按用户需要设置的法兰，必须使用不比管口和法兰外径小的刚性盖板或模压塑料盖板保护。
8.2.2 对于散装的单件或是组件，应适合加以保护，防止运输中及搬运中碰伤。
8.2.3 采用箱包装的，应注意箱体材料，保证足够的刚性，箱体上应有防潮、防雨等标识。
8.2.4 随机文件包括使用说明书、合格证明书、水压试验报告、无损探伤报告、设备安装图等均应放在有防潮性能的文件袋内，放包装箱内随箱送达。
8.2.5 为了便于运输，对所有部件应加标志及状况标记，并绑扎牢固。
8.2.6 产品运输到客户现场时，产品包装应完好无损，文件应齐全。 |
