  当前位置>>产品展示>>




KXB-I系列高效细粉分离器

结构特点:
1、分离器上部管接头可任意回转角度,方便用户设计安装。
2、旋转导流器和二次分离装置减少流动阻力损失,使煤粉得到二次分
离,提高煤粉捕集能力。
3、反射屏可抑制落入集粉斗中和煤粉被旋转气流吸卷,提高分离效率。
4、阻力系数数120(含煤粉)由顶部俯视,煤粉空气混合物逆时针方向
进入者为左旋(Z),
 顺时针方向进入者为右旋(Y)。
选用方向:
  式中Qtf-通风量,(m3/h)w-外筒体栽面流速(m/s).推荐w=3-
3.5m/s

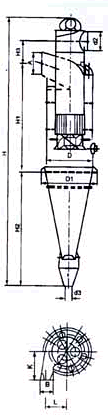

型号

D

d1 d2 d3 H H1 H2 H3 A B L K 重量(Kg)
1850 1850 2307 810 266 10682 4233 4553 924 926 480 795 1110 4260
2150 2150 2607 910 311 12379 4879 5333 1073 1118 560 925 1290 5218
2350 2350 2807 1010 338 13527 5309 5853 1173 1222 610 1010 1410 6190
2650 2650 3115 1110 382 15237 5954 6632 1323 1378 690 1140 1590 9625
3000 3000 3469 1310 423 17261 6709 7540 1498 1560 780 1290 1800 12108
3250 3250 3719 1410 468 18683 7247 8190 1622 1690 846 1398 1950 13986
3500 3500 4060 1510 504 20155 7834 8790 1747 1800 910 1505 2100 19235
3800 3800 4360 1610 547 21902 8480 9569 1897 1950 976 1613 2250 22062
4000 4000 4572 1710 576 23002 8912 10087 1997 2080 1040 120 2400 29768
4250 4250 4822 1810 612 24424 9449 10727 2122 2210 1106 1828 2550 34170
4500 4500 5072 1910 648 25846 9987 11387 2246 2340 1170 1935 2700 37905
